蒸汽噴射泵真空系統

我們的蒸汽噴射系統性能可靠，維護要求低。

應用

噴射真空系統用于在聚酯和尼龍生產設備中創建并維持真空。

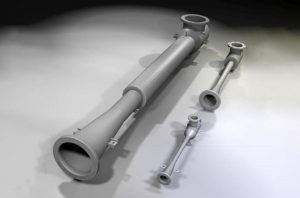

蒸汽噴射器

蒸汽噴射器是一種真空獲得設備，是射流技術在傳熱領域的應用。蒸汽噴射器具有結構簡單、無運動部件、工作穩定可靠、抽氣能力大、可以抽出含有水蒸氣、粉塵、易燃、易爆以及腐蝕性氣體的特點。

• 在任何工況下，具有高可靠性、穩定性;
• 沒有機械運動部件，幾乎不需要維護;
• 抽速大，可以到幾十萬m3/h，甚至幾百萬m3/h;

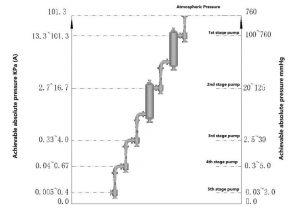

• 蒸汽噴射器真空系統一般2到5級，也有6級的，通過多級組合可以達到很低的壓力，6級組合可以到0.67Pa的極限壓力;

• 材質可根據不同工況，選型各種金屬材料(不銹鋼)及非金屬材料(石墨);
• 通過和機械真空泵(液環真空泵)的搭配，可以做到低能耗、運行穩定。

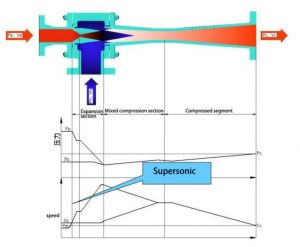

工作原理：高壓動力蒸汽通過拉法爾噴嘴減壓加速，以幾倍音速進入吸氣腔，在吸氣腔形成低壓區，低壓吸入流體被高壓動力蒸汽攜帶入吸氣腔;在擴壓器混合段，動力蒸汽不斷減速，被抽氣體不斷加速，進行動量和能量的交換，逐漸混合;在擴壓器的喉部，動力蒸汽和被抽氣體完全混合均勻，速度達到一致;在擴壓器擴壓段，速度逐漸降低，壓力逐步上升，動能轉化為足夠的壓力能，達到出口壓力排出。

抽氣范圍：蒸汽噴射器根據不同工況條件度身定制，抽氣量0到幾十萬立方。

材質：根據不同工況可選擇碳鋼、不銹鋼以及非金屬材料石墨等多種材料。

蒸汽噴射器真空系統

蒸汽噴射系統是由蒸汽噴射器、冷凝器及閥門管件共同組成。一般蒸汽噴射系統主要包括：直接冷凝蒸汽噴射系統和間接冷凝蒸汽噴射系統。

操作模式

噴射真空泵通常由水蒸汽驅動。水蒸汽在工業中易于獲得，并已被證明是良好的動力介質。當噴射真空泵中的動力蒸汽冷凝時，生成的冷凝液在某些情況下必須視為廢液。

如果將生產過程中生成的產品蒸汽用作噴射泵的動力介質，則可以避免這種情況。動力蒸汽冷凝液之后可在生產中進一步使用或重新蒸發并再次用作動力介質。產品蒸汽驅動噴射泵還在系統不得進水的情況下使用。

優勢

• 無移動部件
• 無需維護
• 幾乎可在所有情況下進行安裝
• 快速輕松地投入使用
• 如果選擇合適的材料，幾乎沒有壽命限制
• 可以使用各種材料制造
• 采購成本低

產品蒸汽驅動噴射真空泵的功能與水蒸汽驅動噴射真空泵并無不同，因此提供相同的基本優勢。此外，能耗要求比水蒸汽驅動噴射真空泵有一定程度的降低，這是因?yàn)橛袡C(jī)蒸汽的蒸發所需熱量低。
