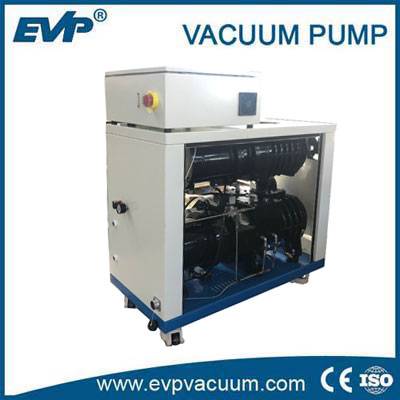

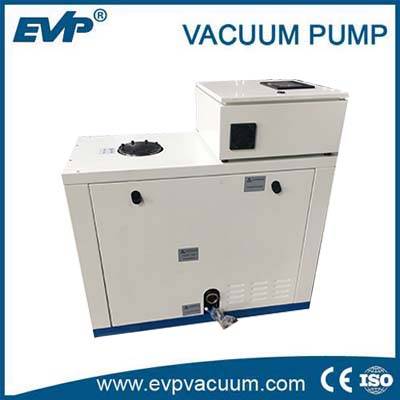

JZJLG150-3T型羅茨螺桿真空機組

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

簡介：

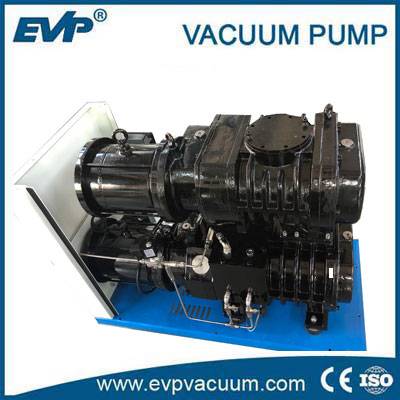

JZJLG150-3T型羅茨真空泵是由ZJ150羅茨泵、LG50螺桿泵串聯而成的真空吸油機組。單晶硅真空拉伸工藝的主要特點如下

特點：
?無油氣污染真空系統，可獲得清潔真空
?配置單晶硅專用過濾器，減少硅粉吸入真空泵
?被抽氣體不會被污染，尾氣可進行回收利用
?無油氣和油煙等有害氣體的排放，環境污染小
?避免了因泵腔內潤滑油乳化、變質而出現的運行故障，提高了系統的穩定性，同時減少了泵潤滑油的損耗
?泵可單獨使用，或者與羅茨泵、分子泵等組合成無油真空機組，作為機組的前級泵使用。單泵進氣壓力在1Pa至大氣壓均能正常工作，抽氣效率高，可大大簡化抽真空系統
?泵腔內各相對運動零件之間采用間隙密封，零件間無接觸摩擦存在，零件損耗小，使用壽命長
?泵腔內采用間隙密封，對少量小顆粒粉塵不敏感
?整機體積小，減少占地面積
?消耗功率更低，節能效果好
?運行噪聲低

性能參數：

機 ?組 ?型 ?號 Model		單位 Unit	JZJLG150-3T	JZJLG220-4T
抽?氣?速?率 Pumping Speed （50Hz/60Hz）		L/s	170/210	250/300
抽?氣?速?率 Pumping Speed （50Hz/60Hz）		m3/h	630/756	900/1080
極限真空 Ultimate Pressure		Pa	≤0.2/0.1	≤0.2/0.1
極限真空 Ultimate Pressure		Torr	≤1.5X10-3?≤7.5X10-4	≤1.5X10-3?≤7.5X10-4
水冷密封電機 Water-cooled motor	頻率 Frequency	Hz	50/60	50/60
	電壓 Voltage	V	380	380
	功率 Rated Power	kW	3+4.5	3+4.5
轉速 Speed	羅茨真空泵 Roots vacuum pump?ZJ-150	rpm	2900/3480	2900/3480
轉速 Speed	螺桿真空泵 Screw?Vacuum Pump LG50	rpm	2900	2900
氮?dú)?/p> N2/CDA	壓力 Pressure	MPa	0.05-0.1	0.05-0.1
氮?dú)?/p> N2/CDA	流量 Purge Flow	l/min	6-20	6-20
冷卻水 Cooling Water	壓力 Pressure	MPa	0.2-0.4	0.2-0.4
	壓力差 Pressure difference	MPa	0.1	0.1
	溫度 Temp	℃	10-30	10-30
	流量 Purge Flow	l/min	3-5	3-5
進氣口徑?Inlet		mm	DN100	DN160
排氣口徑?Outlet		mm	DN40	DN40
重量?Weight		Kq	600	700
噪音?Noise		dB（A）	72	72
外形尺寸（長×寬×高）L×W×H		mm	10006601050	10006601050
