水環真空泵和水環壓縮機用于石化行業聚丁二烯工藝

工藝規格

在維護程序中，為了進行氧氣清除，可以考慮使用一個真空裝置從應該使用的汽水分離器和壓力容器中抽出空氣（氧氣）。

通過該系統，氮的消耗將被最小化，并且氧的去除將被加速。 因此，實現了帶有調壓鼓和分離器的液環壓縮機。

有一個真空集管，其一側連接到壓縮機，另一側連接到鼓和容器。

液環壓縮機應設計為完全再循環，以最大程度地減少用水量。

EVP在聚丁乙烯方面有一些案例：

在試驗工廠中，需要兩套閉式循環水環壓縮機和一套閉式循環水環真空泵機組。

以下部分為標稱運行參數：

第一套水環壓縮機組工藝參數要求：
工藝介質：聚丁二烯
進氣壓力：1.01bar(a)
排氣壓力：3.5bar(a)
出口極限排氣壓力：4bar(a)
入口氣量：966m3/h
入口溫度：40 ℃
單臺壓縮機最大氣量：1200m3/h
材質要求：過流部件全部不銹鋼304材質
密封方式：雙端面機封配Plan 53A 沖洗系統
防爆要求：Ex Dii BT4
EVP選型：SY-20壓縮機

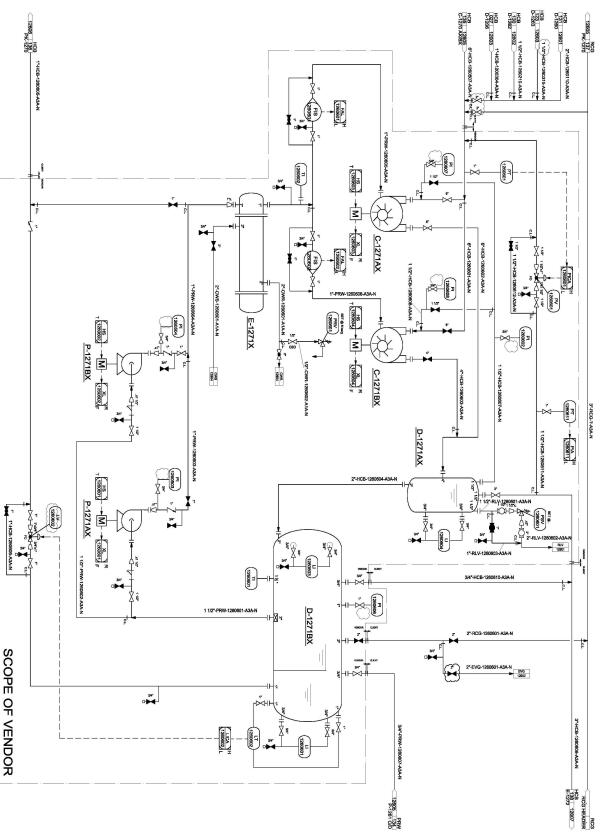

工藝流程圖（僅供參考）

第二套水環壓縮機組工藝參數要求：
工藝介質：聚丁二烯
進氣壓力：3.21bar(a)
排氣壓力：5.7bar(a)
入口氣量：189m3/h
入口溫度：40~65 ℃
單臺壓縮機最大氣量：360m3/h
材質要求：過流部件全部不銹鋼304材質
密封方式：雙端面機封配Plan 53A 沖洗系統
防爆要求：Ex Dii BT4
EVP 選型：SY-6水環壓縮機

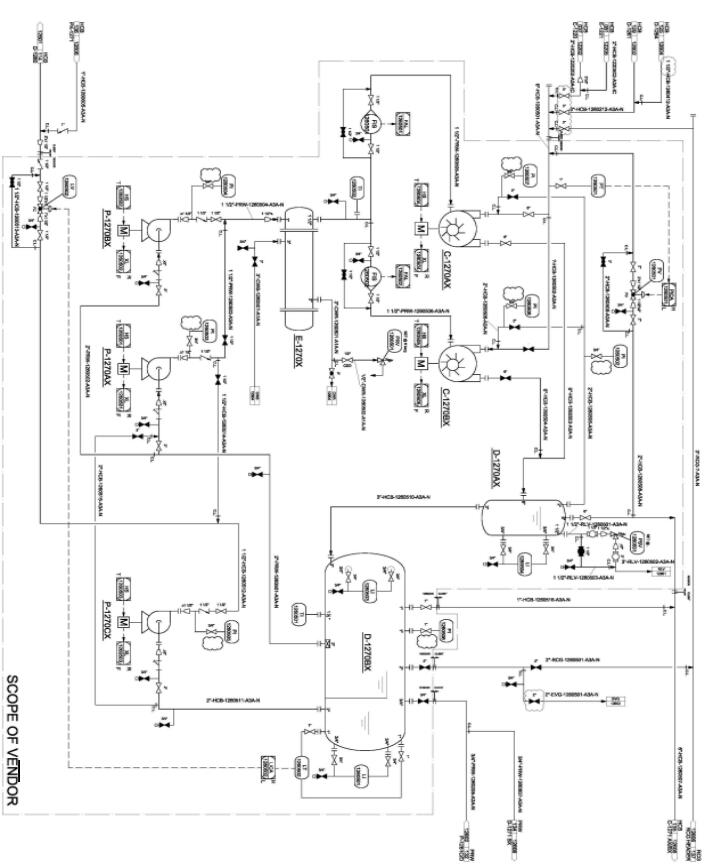

工藝流程圖（僅供參考）

第三套套水環真空泵機組工藝參數要求：
工藝介質：空氣
排氣壓力：1atm
入口氣量：1080m3/h
極限壓力：33mbar.abs
工作液流量：2.6m3/hr
材質要求：過流部件全部不銹鋼316材質
密封方式：單端面機械密封
防爆要求：Ex Dii BT4
EVP選型：2BE1-203水環真空泵

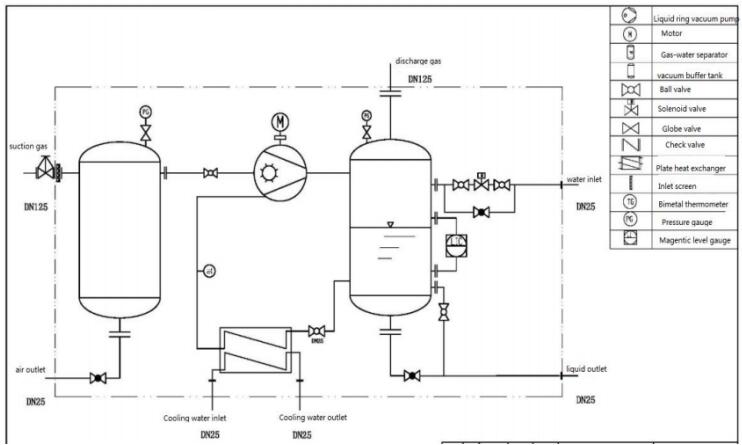

工藝流程圖（僅供參考）

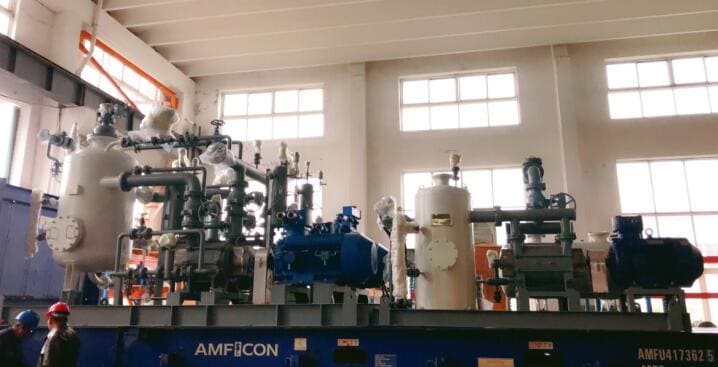

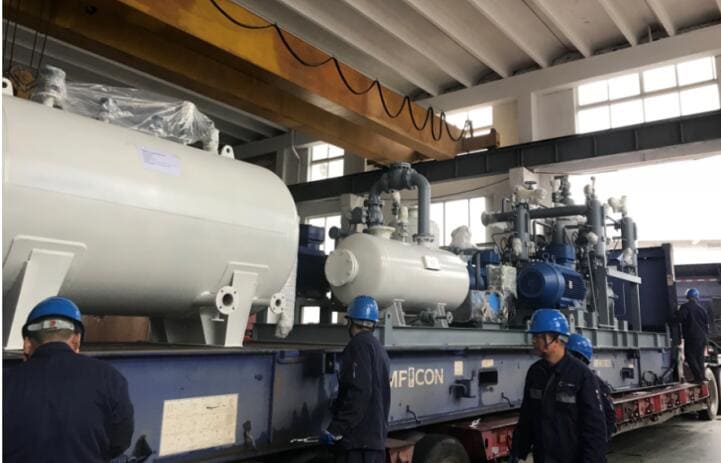

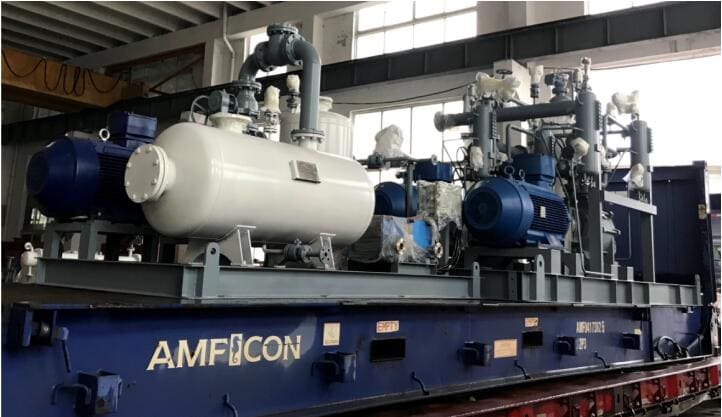

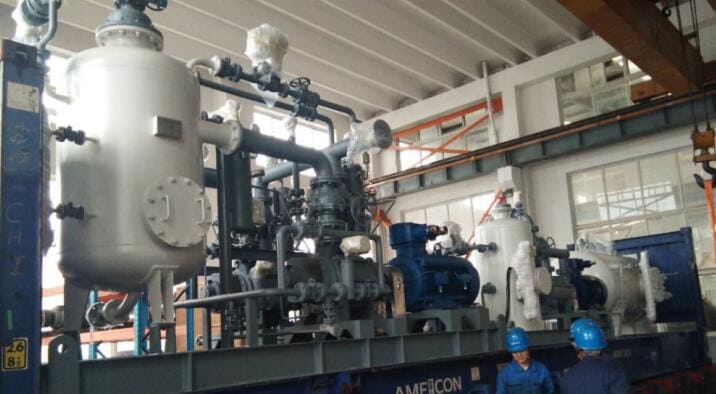

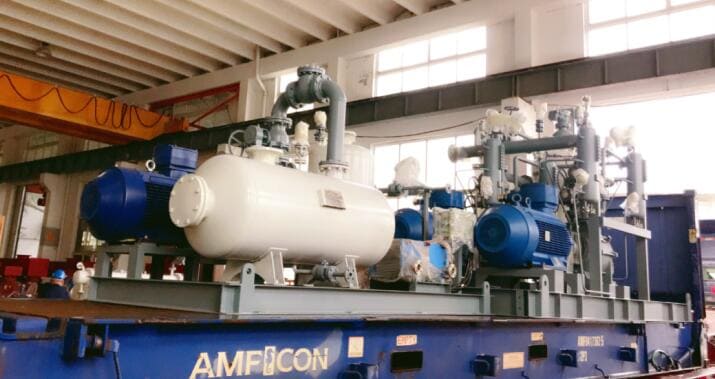

附圖我司實際出貨圖
