油潤滑, 脂潤滑和磁懸浮分子泵的特點

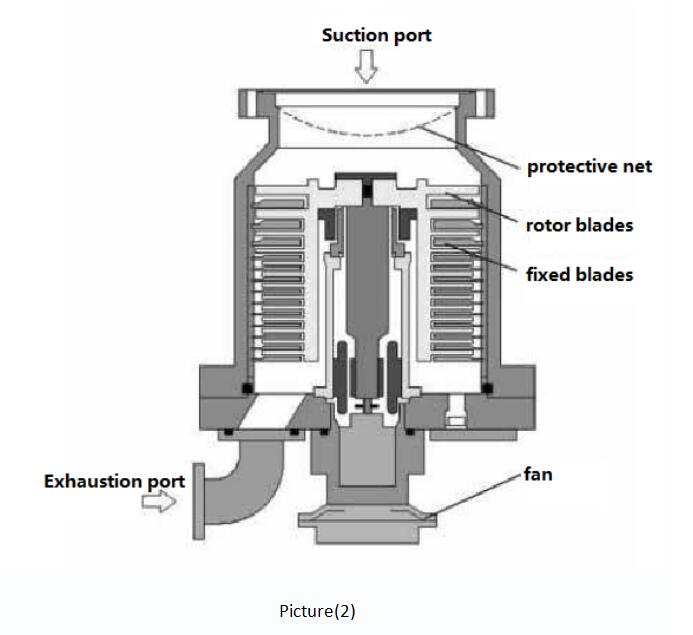

渦旋分子泵結構圖如下：

從軸承特性上區分，EVP分子泵大致可分為以下三類：
1.油潤滑分子泵
2.脂潤滑分子泵
3. 磁懸浮分子泵

油潤滑分子泵特點：軸承用油潤滑。

現在大部分渦輪分子泵轉子都用油潤滑軸承。因?yàn)檫@種軸承在轉子的排氣側，所以油蒸汽不會到達渦輪分子泵的入口。

在工作壓強的高壓端，通過軸承的油流可用來散失掉氣體摩擦熱。在低壓下主要是油的摩擦本身造成轉子溫度增高。

脂潤滑分子泵特點：軸承用油脂潤滑。

通常情況下有效粘度低，蒸汽壓極低的軸承用油脂，使渦輪分子泵避免了在抽氣時或放大氣時都要小心，尤其當轉子在高速工作時以免高速流動的油進到入口處。

油脂潤滑和脂潤滑分子泵也統稱為機械軸承分子泵。并且其油或者油脂的性能必須具備以下三個條件，才能滿足泵的工作要求：
a. 高速下具備良好的潤滑性能；
b. 飽和蒸氣壓低于前級泵工作液的飽和蒸氣壓．
c. 粘度適當，使之兼有軸承冷卻液的作用。

機械軸承分子泵的特點如下：

(1)清潔，無油蒸汽返流。?機械軸承分子泵可不用任何阱，按操作規程工作，就能為被抽容器提供一個極為清潔的真空環境，且不含有任何碳?xì)浠衔铩?br /> (2)使用方便?。在許多應用中，機械軸承分子泵可不用高真空閥門或粗真空閥。只是簡單地一按電鈕，泵便能開始工作。而且機械軸承分子泵的安裝方向不受限制，可在任意方向安裝。
(3)氣體輸送能力強。?大多數機械軸承分子泵對于輸送輕氣體（如氫、氦）的能力很強。因而它非常適于超高真空下的工藝操作。
(4)適于超高真空應用。?一臺密封和除氣良好的機械軸承分子泵，配以性能良好的雙級旋片泵（或同樣性能的干式前級泵），其極限真空一般可達到10-9～10-10Torr（即133.3～13.33nPa）之間。若一臺分子泵再串一臺分子泵，用金屬密封并除氣良好的泵，一般其極限壓力在1×10-10～1×10-11Torr（即13.33～1.333nPa）之間。
(5)高壓力下性能良好。有些分子泵的入口壓力可在10-1～10-3Torr（即13.33Pa～133.3mPa）之間運行。
(6)循環的時間短。多數分子泵，尤其小一些的，要達到正常的運行速度的時間，一般需要1～3min。
(7)正常使用時間長.??在某些應用中，分子泵的正常使用時間要比其它泵優越。

磁懸浮分子泵是利用磁力作用將轉子懸浮于空中使轉子和定子無接觸運轉。
其特點如下：
（1）不用任何潤滑油，可實現完全無油化。
（2)由于轉子與定子之間沒有機械接觸，軸承的壽命非常長。
（3）與傳統軸承相比，轉子可運行到很高的轉速。
（4）　振動與噪聲很低。
（5）　泵的安裝姿態不受限制，可任意角度安裝。
（6）轉子采用高強度鋁合金，一次高速銑削成形
（7）自平衡技術振動極小
相比普通分子泵，它的軸承不需要潤滑，所以可以排除油污染。

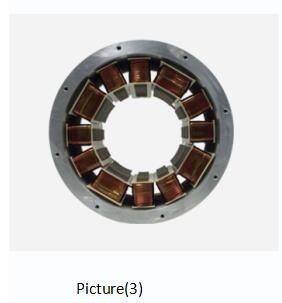

磁懸浮分子泵軸承是最關鍵的部位，如下圖（3）：

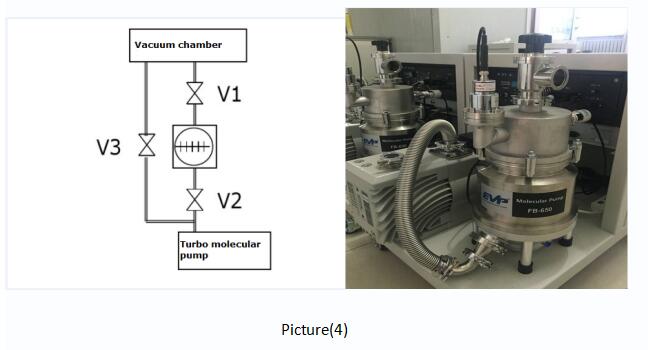

EVP不僅提供單個分子泵還提供分子泵系統， 其組成示意圖如下圖（4）：
