水環真空泵在極限壓力下工作的解決方案

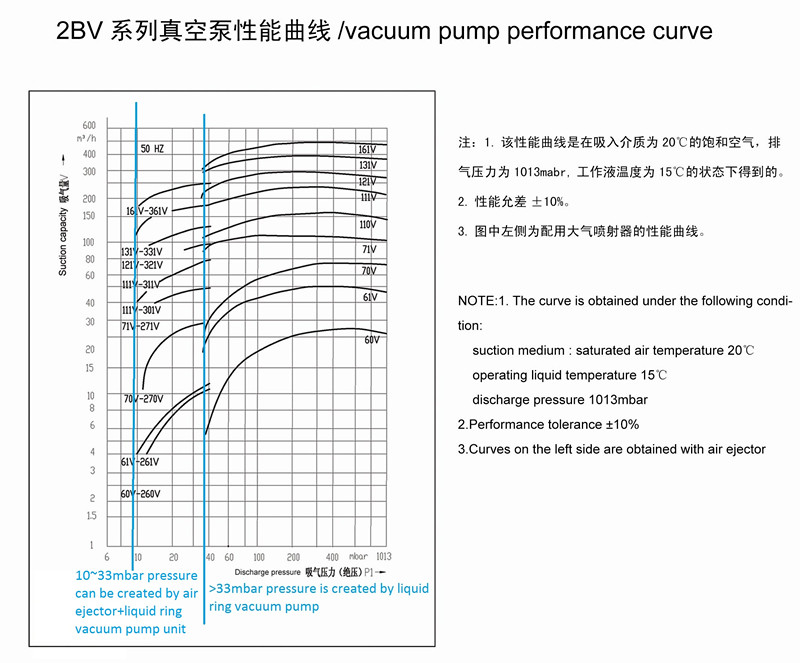

為解決這一問題，用戶可以考慮在水環泵的進氣口配一臺大氣噴射泵，整個真空泵組的抽氣性能會更好，且無汽蝕產生。更重要的是，大氣噴射泵促使水環泵達到更好的真空度，20mbar左右。當工作真空接近水環泵的極限真空時，加大氣噴射泵是理想的選擇。以下曲線圖可看出差異：

以下是大氣噴射泵機組的簡介：

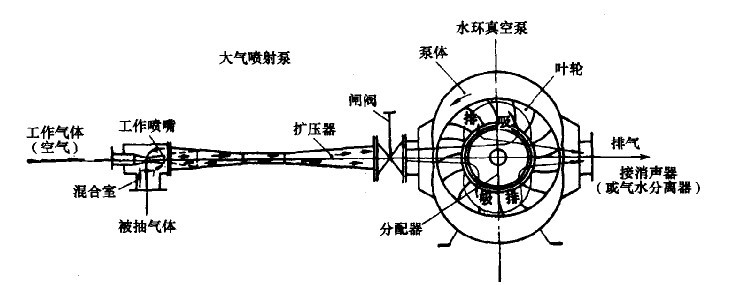

大氣噴射泵由：噴嘴、吸氣室、和擴壓器組成，其排氣口與水環泵進氣口相連。

大氣噴射器原理：先啟動水環真空泵，使噴嘴進氣口和排氣口之間形成壓力差，大氣可從噴嘴進入泵內，當壓力差為大氣壓力的1/2時，空氣介質經噴嘴收縮段得到加速，到喉部時可達到聲速，到擴張段可進一步加速到聲速，射向擴散器形成高速射流，并造成吸氣室內的壓力比被抽容器內壓力低，因此被抽氣體吸入室內，由于兩股氣流吸氣室內混合，動量交換產生的損失使氣流速率逐漸減慢，當進入擴散器喉部則降到聲速以下，經擴散器擴張段進一步降低，壓力不斷升高，最后達到大氣噴射器的排氣壓力，即水環泵的吸氣壓力，則水環泵把氣體吸入再排出泵外，即完成吸氣、排氣過程。

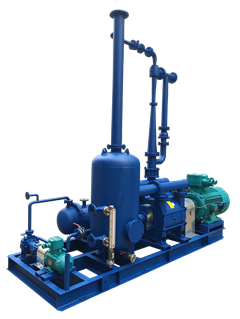

我司有豐富的經驗提供本系統，以下成功案例圖供參考:
