羅茨液環機組在常減壓蒸餾裝置中的應用

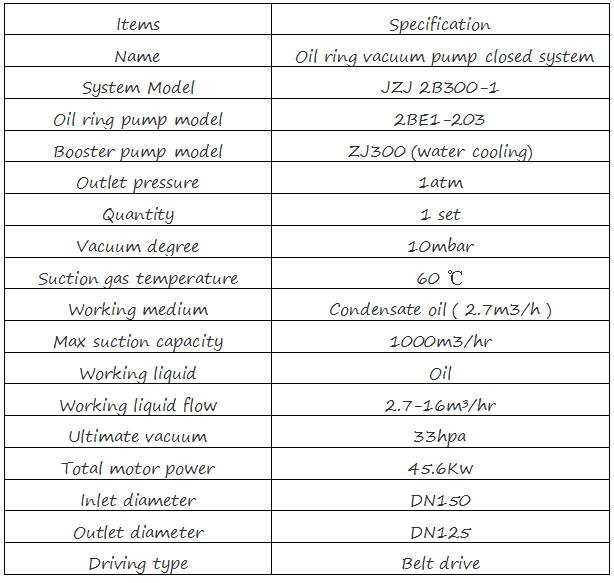

一、羅茨液環真空機組的有關參數

二、羅茨液環真空泵系統流程及控制

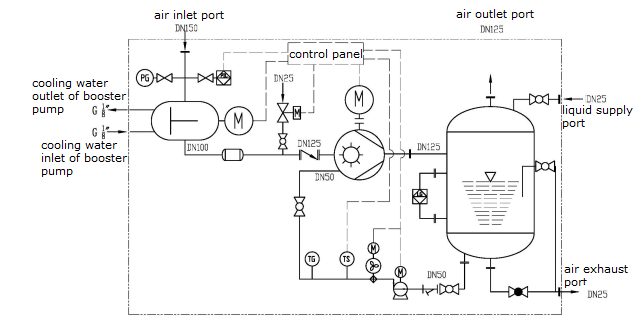

羅茨液環真空泵系統的流程圖如下

該泵的工作液為凝析油，主要用于抽輸壓力低于大氣壓的氣體和蒸汽。在運行過程中，真空泵將來自一級抽真空后的不凝氣、空氣、蒸汽等吸入，吸入的氣體攜帶泵內的部分液環工作液，從排氣管線排至分離器，在分離器內進行氣液分離。未凝氣體被壓縮至排氣壓力，冷凝液在達到溢流液位后，分別排入減壓塔頂分液罐。在分離器中，：工作液(凝析油)液位進行控制，同時工作液通過管線和分離器流入換熱器，與循環水換熱后進入泵體。

二、羅茨液環真空機組的應用效果

在整個煉油工藝中，減壓塔頂真空系統非常關鍵，塔頂真空度的保證及運行的穩定程度直接影響著油品的品質及產量。

(1) 羅茨液環真空機組的優點

羅茨液環真空系統具有高效、節能、環保、安全、穩定的特點。

<1>高效、節能：減少了蒸汽噴射器的級數，減少了蒸汽用量；減少了冷卻水的用量，并減少了被污染冷卻水的處理。

<2>環保：液環真空泵真空系統的工作液閉式循環，減少了對工作液的污染，也減少了與介質接觸的蒸汽。

<3> 安全、穩定：塔頂真空系統運行穩定性高，不受蒸汽壓力波動的影響，對入口氣量的變化也不敏感。

(2) 羅茨液環真空系統與傳統抽真空系統的工藝流程對比

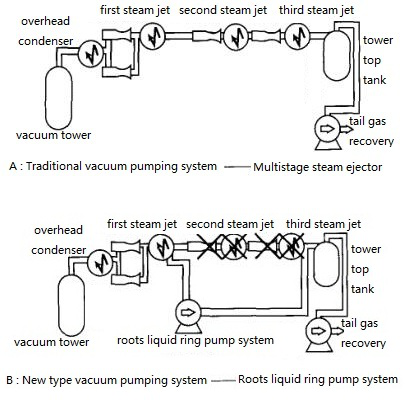

傳統抽真空系統及優化抽真空系統的工藝流程分別見A和B。

由A和B可看出，傳統抽真空流程采用多級噴射器，蒸汽耗量大，且真空度不容易控制；而采用液環抽真空系統蒸汽耗量低，且抽真空操作控制簡單。
