真空泵配置大氣噴射器機組的優勢

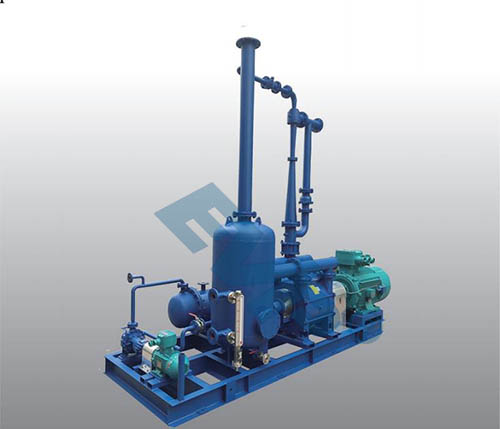

帶有大氣噴射器的真空泵如下圖：

大氣噴射器作用有以下兩點：

（1）擴大真空泵的工作范圍，防止氣蝕；

（2）增加真空泵的抽吸能力。實踐表明，加裝大氣噴射器后，真空泵運行的噪音顯著降低，對機組真空影響較小，在冬季環境溫度較低時，真空泵整體性能更好。

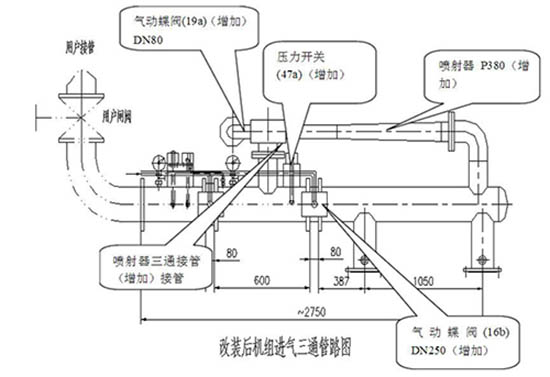

加裝大氣噴射泵示意圖如下：

節能效果：

給真空泵加裝大氣噴射器，主要體現在減少更換轉子次數、降低真空泵維護成本方面。另外，大氣噴射器投入運行后，真空泵電機電流會有一定程度上升（約15A），但這部分費用與降低的維護成本相比較小。該技術能有效解決因真空泵工作水溫高造成的極限真空限制問題，因而部分機組還可以在真空提高方面獲得一定的節能收益。

改造后的數據比較 ：

真空泵加裝噴射器后，保持系統真空，但通過真空泵的氣體是系統進氣和驅動氣體（從分離器里引入的大氣），混合氣進入真空泵后降低了真空泵的運行真空，從而消除了氣蝕、振動和噪音。通過現場噪音測試，噪音從改造前的97db減小到改造后的84db，符合要求。? ? ?另一方面，真空泵在沒加裝噴射器前運行真空與系統真空接近5KPA，比裝噴射器后的泵內真空13KPA左右要高，真空泵在13KPA時軸功率比5KPA時要高，故造成電流增加！

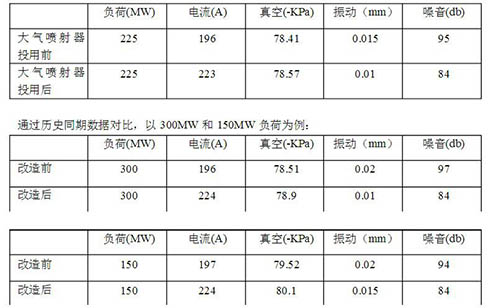

實驗數據如下：

由上表中可以看出，改造后機組真空略有提升，提升0.5 KPa左右，但考慮到機組檢修后對真空系統查漏修復，可以忽略不計。電流由197A提高到224A，提高幅度13%左右，廠用電略有增加。但汽蝕減小使得真空泵組整體壽命提高，大大降低了備件的更換（更換一個轉子葉輪需要十幾萬元），另外噪音和振動問題都得到了解決，特別是噪音消除明顯，噪音已控制在合格范圍。熱工儀表的振動損壞也隨之降低，設備可靠性得到保障，人力物力的減少都得到體現，總體對比來說經濟性還是相當可觀。

建議：

（1）優先選用雙吸真空泵；單吸真空泵宜配置大氣噴射器；

（2）低壓凝汽器側的真空泵宜配置大氣噴射器；

（3）氣溫高時，可根據需要撤出大氣噴射器。
