單端面機械密封的沖洗方案

方案描述：從泵的出口引出至密封的內部循環，操作類似PLAN11。

采用原因：密封腔冷卻；密封腔的排氣。

應用場合：清潔常溫流體，且被輸送流體非常粘稠或容易固化的情況下；多用于單端面密封。

維護：沖洗不能直接沖洗密封面；必須保證充足的循環量；機封冷卻不能過度。

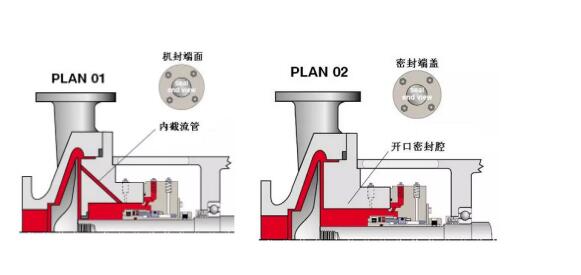

PLAN? 02（夾套冷卻伴熱）

方案描述：無沖洗液循環的封閉密封腔。

應用場合：常溫運轉下的大孔、開口密封腔；高溫運轉下的冷卻套密封腔；

清潔流體：干式密封的直立、頂入式混和器、攪拌器。

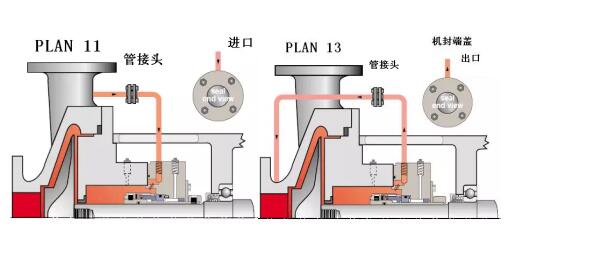

PLAN 11（自沖洗）

方案描述：從泵出口處經過限流孔板進行機械密封沖洗。

采用原因：密封腔的冷卻，臥式密封腔的排氣，增加密封腔的壓力和流體汽化臨界空間。

應用場合：通常用于清潔非聚合流體；一般工況設備的最常用沖洗方案。

PLAN 13（反向沖洗）

方案描述：從密封腔，通過限流孔板到泵的進口的二次循環，立式泵的標準沖洗方案。

采用原因：立式泵密封腔的不間斷排氣，密封腔除熱。

應用場合：立式泵，密封腔壓力大于進口壓力，混有中等大小的固體的常溫流體，非聚合流體。

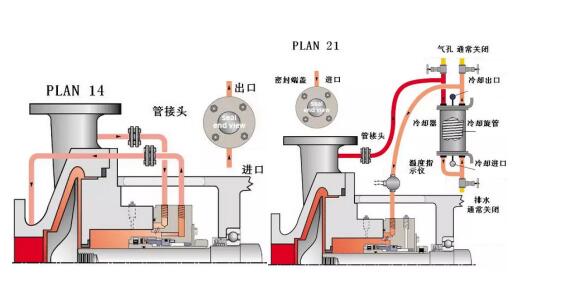

PLAN 14（正+反向沖洗）

方案描述：從泵的出口沖洗機封，再循環到帶限流孔板的泵進口，方案11和13的結合。

采用原因：立式泵機封腔的連續排氣，密封腔除熱，增加密封腔的壓力和流體汽化的臨界空間。

應用場合：立式泵，常溫、清潔非聚合流體。

PLAN 21（帶冷卻的自沖洗）

方案描述：從泵出口經限流孔板和冷卻器沖洗機封，方案11加冷卻器，增加了除熱能力。

采用原因：機封冷卻，降低流體溫度，減少焦化。

應用場合：高溫，低于350°F（177°C）高于180°F（80°C）熱水清潔、非聚合物。
