水環真空泵選型的建議

水環真空泵選型的建議

1、應盡量選擇轉速較低的規格:

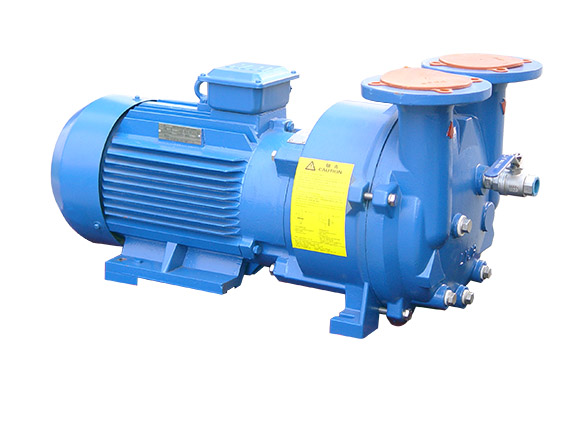

目前我國水環真空泵的應用最多是2BE 系列，屬軸向吸排氣單作用泵，對于同一個規格都有多種轉速供選擇，當入口壓力在200 hPa～600 hPa，排氣壓力為800 hPa～1013 hPa 時，葉輪葉片外圓的線速度應為14～17 m/s ，較大規格的泵由于葉輪直徑大因此轉速較低，所以在達到同樣抽氣量的前提下，應盡量選擇轉速較低的泵，大泵消耗的比功率較小，即效率較高。

此外，較大規格的水環真空泵由于葉片長即流道長，流體的曲率小，流線近似為直線，流體的流動接近緩變流，流體流動中產生的二次渦流和附面層而導致的能量損失也較小。

2、應考慮水溫的影響:

由于國內外水環真空泵的技術文件上的性能曲線及技術數據均是在進水溫度為15 ℃的前提下得出的，水溫低于或高于15 ℃時水溫對氣量有影響并有相關的系數計算公式。

因此在選水環真空泵時應充分考慮實際水溫對氣量的影響。因為我國大多數用戶補充水的溫度都在25 ℃～35 ℃之間。所以選泵時應比技術文件上的氣量適當增大。

3、吸氣阻力的影響:

由于瓦斯氣體的吸氣地點往往在煤井下面，離水環真空泵較遠(有的煤礦達幾千米)，吸氣管線過長，因此應充分考慮吸氣阻力損失，可通過煤礦系統沿用的計算吸氣阻力的公式進行計算，在布置管線時應采用較粗的吸氣管，減少阻力損失，并盡量減少直角彎頭，以達到提高吸氣效率的目的。

4、排氣有微正壓時的選型:

目前有的煤礦對抽除的瓦斯氣體要排放到較遠的地方或壓縮到儲氣罐中，排氣壓力一般都在0.02～0.05 MPa·G 之間。由于水環真空泵的技術文件中的性能曲線和技術數據均是在排氣壓力為1 個標準大氣壓下得出的，因此在選型時應考慮到排氣壓力升高、泵腔內部返流增大對抽氣量的影響。

此外，由于排氣壓力升高，泵的軸功率增大，配用的驅動機的功率也應增大，對于這種情況，在選型時制造廠商應提供試驗性能曲線和相應技術數據，以期充分達到用戶的要求。

編輯： 張?zhí)m(上海坎特真空科技有限公司）
