水室真空泵在電廠的功能與原理

1)真空泵的功能：

A)在機組啟動前，當循環水泵的揚程低于凝汽器水室的標高是， 通過啟動水室真空泵，可在凝汽器水側建立虹吸，保證啟動階段循環水完成充滿凝汽器水室。

B)當機組正常運行時， 凝汽器前后水室為負壓，循環水會析出部分溶解氣體并聚集在水室頂死角，甚至聚集在凝汽器的最上幾排管束內，阻礙循環水流經管束，減少了凝汽器冷卻面積。需要啟動水室真空泵將這部分氣體抽出，從而保證凝汽器的換熱效率及運行壽命。

2)目的：利用虹吸原理，并設置真空泵，從而使循環水泵揚程達到最小，減小循環水泵的功耗，降低電廠運行費用。

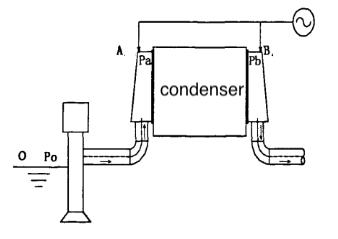

(圖一循環水示意圖）

在O點海平面：?水中充分溶解大氣壓（PO）下的空氣

在A點凝汽器前水室：?空氣和水蒸氣的混合氣體Pa<PO,壓力降低，空氣在水中的溶解度變小，部分氣體會從水中析出；若凝汽器前水室為正壓，即Pa>Po, 則武器提從水中析出；

在B點凝汽器后水室：因循環水壓力進一步降低、循環水溫升高，空氣在水中的溶解度繼續變小，又有部分空氣從水中析出；

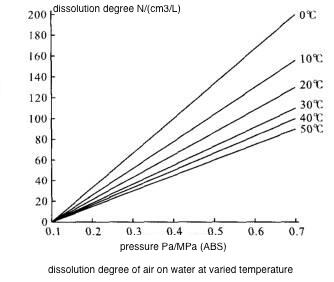

通過上述描述，可知只要知道循環水流過凝汽器整個過程（O點，A點，B點）的溶解度，就可知凝汽器前后水室頂聚集的空氣量，也就是真空泵需要抽出的氣體量。氣體在不同水溫中的溶解度可參考下圖：

結論：?

對于利用虹吸原理的一次直流循環寧氣泵冷卻水系統，有必要在機組正常運行時投入真空泵；水室真空泵的選型依據，主要取決于凝汽器前后水室析出的空氣量。
