羅茨真空泵的應用范圍和選型型號

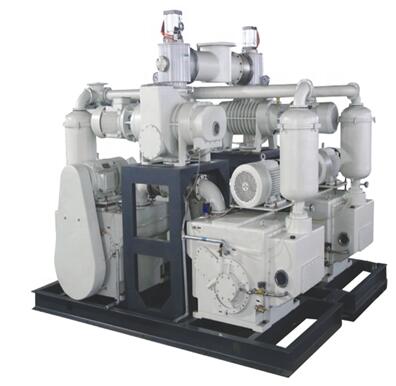

羅茨泵是常見環保設備，目前，在食品、紡織、機械、電子工業等行業得到廣泛的應用。羅茨泵可以和水環泵，旋片泵，滑閥泵做機組共同使用。


羅茨真空泵（是一種無內壓縮的旋轉變?nèi)菔秸婵毡?。與其他泵不同，羅茨泵沒有壓縮氣體，因此，羅茨泵不能單獨對大氣排氣，需配以前級機械泵同時工作，由前級機械泵將羅茨泵排除的氣體抽走。

羅茨泵轉子與泵殼之間的縫隙很小，與機械泵組成機組作為高真空泵的前級泵，可以抑制機械泵的油返流。

當前級機械泵工作狀況差時，不能將羅茨泵排出的氣體及時抽走，會造成羅茨泵排氣口壓強過高，極限真空變差，此時轉子受到的阻力增大，摩擦生熱較高，容易使電機燒毀。為了避免這一現象，通常在羅茨泵中安裝過載保護閥。當保護閥兩邊的壓強差大于幾千帕時，閥門打開，減輕轉子的負載。

羅茨泵具有下述優點：

1、在較寬的壓強范圍內有較大的抽速；

2、設有旁通溢流閥，可在大氣壓強下起動，縮短了抽氣時間；

3、轉子之間、轉子與泵腔壁之間有間隙，泵內運動件無摩擦，無需潤滑，泵腔內無油；

4、轉子形狀對稱，動平衡性能良好，運轉平穩，選擇高精度的齒輪傳動，運轉時噪聲低；

5、結構緊湊，占地面積小，通常選臥式結構，泵腔內氣體垂盲流動。

羅茨真空泵的選型:

型號		ZJP- 70	ZJP- 150	ZJP – 300	ZJP- 600	ZJP- 1200	ZJP- 2500
抽氣速度（L/s）		70	150	300	600	1200	2500
極限壓力（Pa）	單級滑閥泵作為前級泵	5×10-2
	雙級滑閥泵最為前級泵	1×10-1
帶溢流閥時壓差值（Pa）		4×103			2. 7×103
電機轉速（RPM）		3000
電機功率（kW）		1.1	2.2	4	7.5	11	22
法蘭尺寸	進口	80	100	150	200	250	320
	出口	80	100	150	200	200	320
水冷卻消耗（L/h）		120			150
允許溫度（℃）		100
真空泵油		100#
重量(不含電機)（kg）		110	205	265	780	880	1350

選型時可參照下列選型參數表.
