變壓器真空干燥工藝使用的真空機組

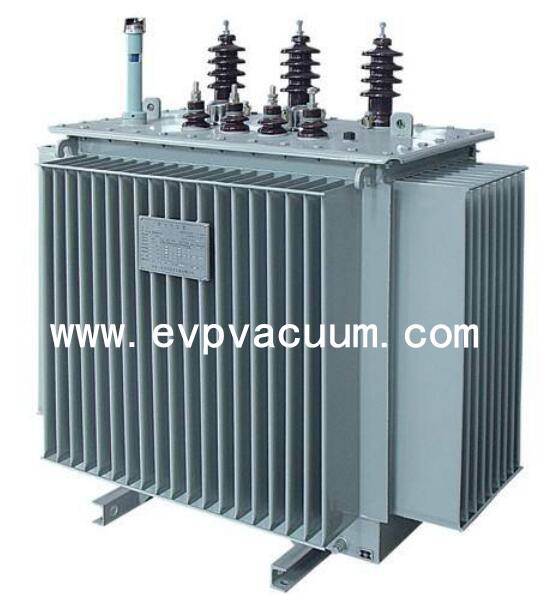

變壓器制造過程中，真空干燥是一個重要的制造工藝，它是指在真空狀態下，將濕氣和空氣抽出器身，經干燥后，再進行總裝配及注油等工序。通過干燥得到更高的絕緣強度。

可以說，變壓器干燥處理工藝對變壓器的使用性能以及壽命長短起著決定性的作用。那么在變壓器制造中，干燥處理就是非常關鍵的步驟了?，F(xiàn)在常用的變壓器干燥工藝主要有循環熱風真空干燥、循環熱油干燥、變壓閥真空干燥以及煤油氣相干燥等, 與前三種相比煤油氣相干燥工藝具有加熱均勻、加熱速度快、干燥效果好等優點, 廣泛的應用到變壓器的干燥處理過程中。

煤油氣相干燥工藝是指采用特殊的煤油作為載熱介質，在真空的環境將煤油進行加熱處理。由于煤油的比熱容比水低，飽和蒸汽壓力介于水和變壓器之間。因此，受熱后煤油很容易揮發出來，揮發的同時將變壓器中殘留的水分一起帶走，干燥完成后，變壓器中的全部煤油受熱后也蒸發出來，在變壓器中幾乎沒有殘留，不會影響變壓器的正常工作。 另外，煤油也是一種優良的洗滌劑，在帶走水分的同時，也能將變壓器中的灰塵，顆粒，雜質等一同帶出變壓器，對變壓器進行清潔, 提升變壓器的整體性能，從而提高變壓器的工作效率。

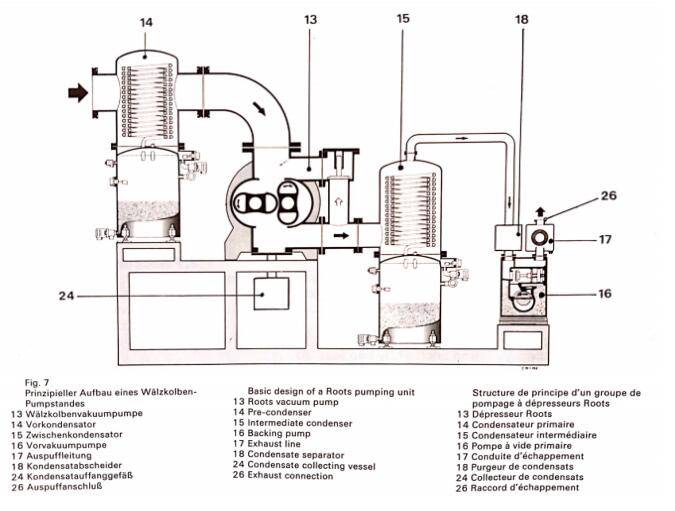

一個良好穩定的真空環境對煤油氣相干燥工藝的成功與否起到?jīng)Q定性的因素。下圖就是一個典型的煤油氣相干燥工藝真空系統流程圖。整個系統由前級泵Part 16( 油封旋片泵), 中間冷凝器Part 15, 主泵（羅茨增壓泵）part 13, 以及前置冷凝器Part 14. 整個系統由羅茨泵來提供較高的真空度和抽速，冷凝器主要作用是冷凝被抽氣體中的煤油，防止被抽到泵腔里面， 污染真空泵。尤其是旋片泵，要注意這一點。

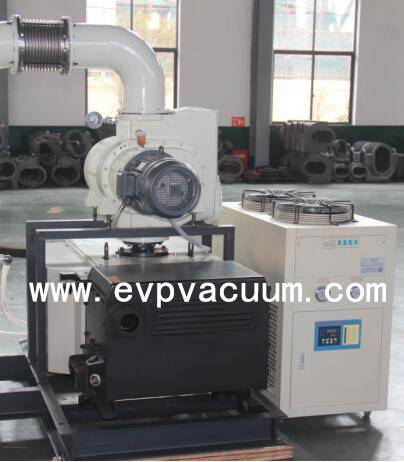

EVP是專業真空泵，真空機組和真空配件的廠商。在變壓器的真空干燥工藝，積攢了很多的經驗。EVP的羅茨滑閥機組或者羅茨旋片機組，配比合理，性能穩定，較少維護，是用在變壓器真空干燥行業的不二選擇。比較經典的兩種配置， 一種是真空機組JZPH1200-8, 由一臺羅茨泵ZJP-1200和一臺滑閥泵H-150組成， 如下圖：

還有一種配置是真空機組JZPSV1200-6, 主泵是一臺羅茨泵ZJP-1200， 前級泵是一臺SV-630（有風冷和水冷兩個版本）

編輯人員：Lany SHEN; 版權所屬：上?？蔡卣婵湛萍加邢薰?/p>

關聯產品：羅茨滑閥機組，羅茨旋片機組

應用：電力傳輸，變壓器
