真空泵及系統在真空灌注成型工藝中的應用

真空灌注工藝是指樹脂通過真空的力量來灌注的。材料是平鋪在模具上,樹脂在抽完真空以后導入。要達到完全的真空,樹脂通過管子逐層滲透到鋪層,此工藝需根據不同廠家和材料進行分類傳統的手糊工藝,將加強層平鋪在模具上,用毛刷、輥?zhàn)踊蚱渌δ芤粯拥慕檳簩?shí),能夠提高的方法就是利用真空袋將多余的樹脂吸出來,真空袋能夠很大地提高樹脂對玻璃絲的滲透率,主要結果是讓產品更強更輕。

真空灌注的優點

真空灌注比傳統的真空袋法工藝有一定的改進,主要優點如下：

1.更高的樹脂纖維比

2.減少浪費的樹脂

3.樹脂用量的一致性

4.減少準備時間

5.清潔

真空灌注工藝的纖維樹脂比比真空袋法好。傳統的手糊工藝是含100%的纖維加樹脂,單獨的樹脂是很易碎的,所以過多的樹脂實際上更容易碎。真空袋能夠減少這方面的問題,但是也不能解決其他額外的問題.

潛在的缺陷

像所有的手糊工藝一樣,真空灌注不是沒有缺陷。當灌輸時,一定要注意以下事項：

1.復雜的真空系統

2.容易損壞部件

3.試驗及錯誤

真空灌注工藝流程

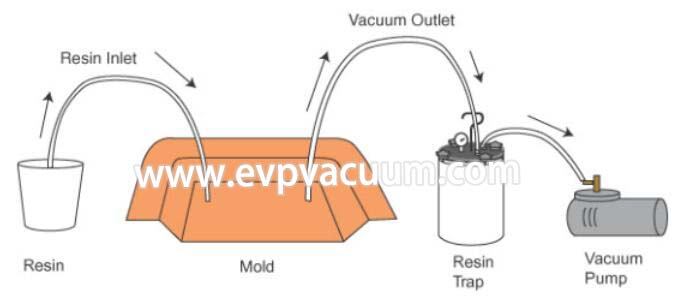

首先,按下面插圖所列的順序及內容,進行真空灌注。

第一步:準備模具

和其它積層工藝一樣,對真空灌注來說高質量的模具也是必須的。表面要有較高的硬度和較高的光澤,并且模具邊緣至少保留15厘米,便于密封條和管路的鋪設。對模興進行淸理千凈,然后打脫模蠟或抹脫模水

第二步:施工膠衣面

可以根據制品的要求,可以用產品膠衣和打磨膠衣,選用類型有鄰苯,間苯和乙烯基。用手刷和噴射的方法施工膠衣。(有些制品表面不做膠衣面就直接鋪設滿層表面氈)

第三步:增強材料鋪設

選用增強材料-玻璃纖維,碳纖維,夾心材料.這要依據制品強度要求來定。選擇增強材料對積層工藝來說是很重要的空灌注要多考慮幾點。雖然所有織物都可以用，但不同的材料和織毛法會影響樹脂流速。

第四步:真空袋材料鋪設

先鋪上脫模布,接著是導流布,最后是真空袋。在合上真空袋之前,要仔細考慮樹脂和抽真空管路的走向,否則有的地方樹脂會無法浸潤到。鋪設時要非常小心,以免一些尖銳物刺破真空袋

第五步:抽真空

鋪完這些材料后,夾緊各進樹脂管,對整個體系抽真空,盡量把體系中空氣抽空,并檢查氣密性,這一步很關鍵,如有漏點存在對脂導入時,空氣會進體入體系,氣泡會在漏點向其它地方滲入,甚至于有可能整個制品報廢。

第六步:配樹脂

抽真空達到一定要求后,準備樹脂。按樹脂不同凝膠時間配入相應的固化劑,切記不能忘加固化劑,否則很難彌補

第七步:導入樹脂

把進樹脂管路插入配好的樹脂桶中,根據進料順序依次打開夾子,注意樹脂桶的量,及時補充

第八步:脫模

樹脂凝膠固化到一定程度后,揭去真空袋材料。從模具上取出制品并進行后處理。

真空灌注行業常用真空泵及真空系統

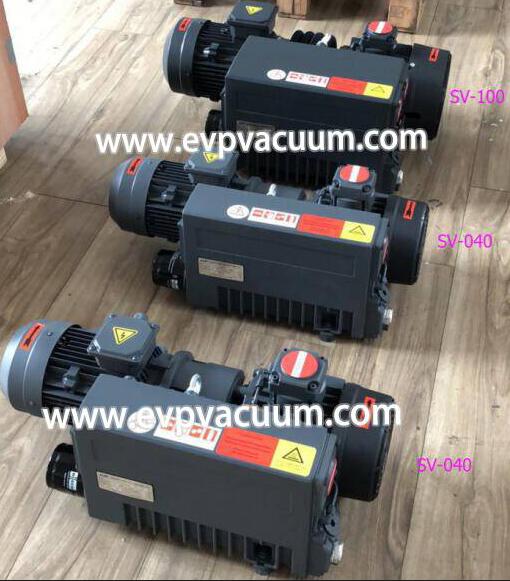

單泵固定式真空泵

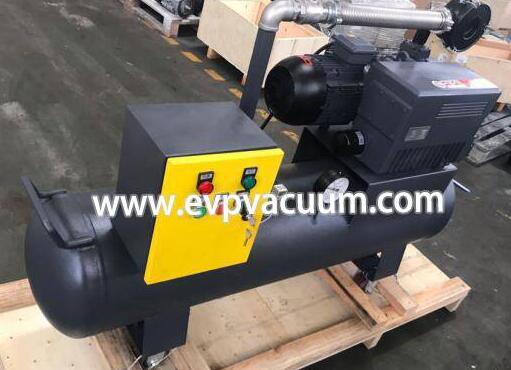

單泵固定式自動真空泵系統
