CC-A系列手動超高真空閘閥首頁 >>真空閥>>

CC-A系列手動超高真空閘閥

CC-A系列手動超高真空閘閥

產品描述: 閥門適用于超高真空系統中接通或截止氣流之用。高真空系統中接通或截止氣流之用。適用的工作介質為潔凈的空氣和非腐蝕性氣體。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

CC-A型系列超高真空插板閥是通過手柄以螺桿傳動推動鋼球架運動，撐開閥板關閉，又靠彈簧力收攏閥板，打開后再退出的真空閥門。閥門適用于超高真空系統中接通或截止氣流之用。高真空系統中接通或截止氣流之用。適用的工作介質為潔凈的空氣和非腐蝕性氣體。

說明:

適用性(Pa)	105～1.3×10-7
閥泄漏率(Pa.L/S)	DN≤200 ≤1.3×10-7 DN≥250 ≤6.7×10-7
適用溫度（℃）	≤150(except gearing)
兩次閥門打開他們之間的壓差(Pa)	≤2.7×103
盤密封	氟橡膠
軸封密封	不銹鋼波紋管

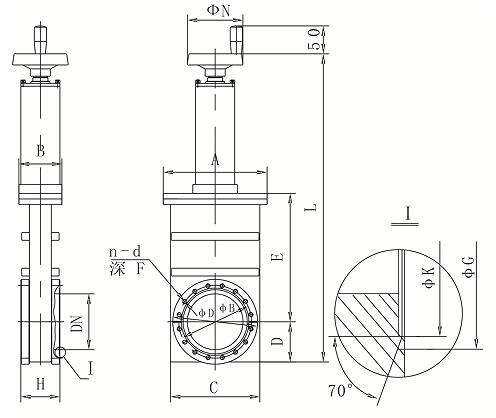

總體尺寸和連接尺寸：(mm)

型號	通徑 (DN)	ΦD	ΦD0	ΦD1	ΦD2	ΦD3	H	A	n-d	L	L1	B	法蘭標準
CC-50A	50	89	72.4	61.6	55.6	/	60	91	8-M8	493	165	80	GB/T6071
CC-63A	63	114	92.1	82.6	76.6	/	65	105	8-M8	547	190	80
CC-80A	80	130	110	99	93	/	65	130	16-M8	607	225	80
CC-100A	100	152	130.2	120.7	114.7	/	70	152	16-M8	660	267	100
CC-150A	150	202	181	171.5	165.5	/	70	202	20-M8	784	350	100
CC-200A	200	254	231.8	222.3	216.6	/	80	251	24-M8	882	426	100
CC-250A	250	314	288	308	275	271	85	300	24-M10	1146	570	130	JB5278
CC-300A	300	365	338	353	323	318	90	352	32-M10	1206	613	130	/
