旋片泵用在真空反吸成型應用

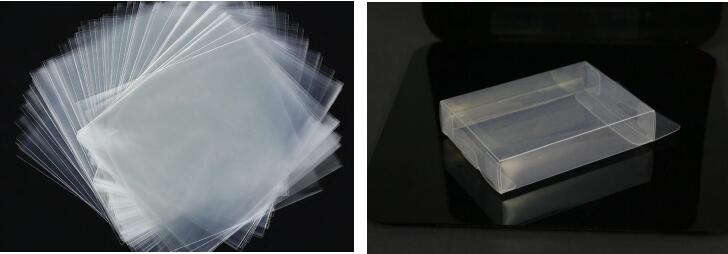

所謂真空反吸成型，是將塑料片材加熱到粘彈狀態，再通過真空吸引，與模具表面貼合，冷卻后獲得所求形狀的成型方法。真空反吸成型過程為：將塑料板材加熱到一定溫度，然后將模具內抽真空，通過模具上的小孔形成負壓，板材在大氣的壓力下，貼在模具外壁，冷卻后成型。如今廣泛用于塑料包裝、燈飾、廣告、裝飾等行業。

吸塑成型實質是在片材被加熱（一般為輻射式加熱）變軟狀態下進行拉伸變形的行為，這樣張力與伸長就存在一定的關系，研究和掌握這一關系是吸塑成型技術的關鍵所在。

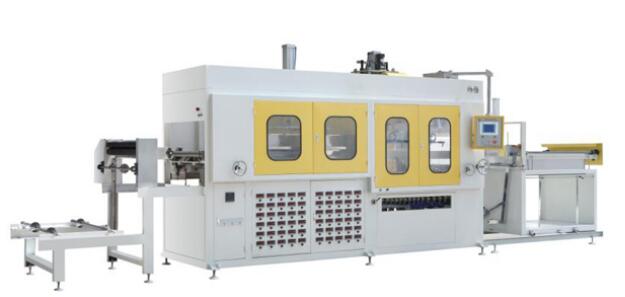

真空吸塑機組由上下加熱器、溫控器、承料板、壓料框、真空泵、真空腔、模具溫度控制機、冷卻裝置等組成，其中溫度調節有手動（電位器）和自動（PLC）兩種方法。配置電腦后，可更方便調試參數，并將各種參數儲存。當生產任何一種型號的零件時，只需將參數調出即可。

注意到加熱的溫度以原料熔融溫度（一次成型）的最低范圍為上限。這樣使原料分子既能自由流動，又不改變一次加工成型所賦予的形態。其次，不僅外觀上留下了吸塑前的形態殘余，且材料本身內部也存在其殘余。這樣吸塑時的形變由于是材料分子的熱運動（鏈段運動），所以變形時所需能量的一部分被儲積在原料內部，當把成型品（一次成型后的片材如PVC，ABS，PP等），再加熱時又會恢復到原來的形態，而表現出還原力，像這樣被凍結而又被還原的力是吸塑成型品所存在的一個特征。

真空吸塑成型工序

方便理解，在此我們以ABS樹脂的真空吸塑成型來進行分析。

1.夾持

壓料框?qū)BS板固定在承料板上，保證在吹泡時板材邊緣不漏氣，壓料框的長寬尺寸根據板材尺寸決定，類型有：

平壓，整個壓料框由厚20mm的鋼板組裝而成，特點是底部平面度及平面強度要高。缺點是需用銑、刨等加工設備再加工，制作成本高，當承料板彎曲變形后，無法均勻壓到板材上。

點壓，像梳子形狀一樣，將板材壓住，可用無數螺釘固定在角鋼上形成一個方框，螺釘間距約50mm，壓板部位最好是帶尖狀，或用氣缸推動連桿機構，就像雙手彈鋼琴一樣將板材壓緊，分成數組，結構簡單，并能彌補平壓的缺點。

2.加熱

加熱方式

有紅外線加熱、電阻絲加熱等，目前先進的加熱是采用日本淺野公司的專利產品金屬加熱瓦，加熱時間極短，從常溫升到500℃ ，只需10s，所以調試比其他加熱瓦方便。加熱時，一般采用上、下同時加熱，目的是使材料上、下表面受熱均勻。加熱溫度的調節主要根據零件的形狀、厚薄來決定，當溫度調節的效果不明顯時，還可采用其他辦法，如在壓料框邊緣貼上鋁箔，將熱量反射到板材需加熱的位置上。加熱單元（紅外線發熱瓦）越小越好，每片發熱瓦采用單獨控制，溫度控制精確。

加熱溫度

ABS板從軟化到成型溫度為127℃ ～ 180℃，其隨真空度和制品形狀而變化，用快速真空成型低牽伸制品時，成型溫度在140℃左右，深度較大的牽伸制品溫度約為150℃ ，只有較為復雜的制品才取上限成型溫度170℃。另外，發熱瓦易受電壓的波動而造成溫度波動，需配置穩壓電源，確保溫度恒定。

加熱時間

板材越厚，加熱時間越長，但加熱時間要與加熱溫度對應，溫度低,加熱時間長；溫度高，加熱時間短。不能單純理解為靠提高加熱溫度來縮短加熱時間，提高生產效率。因?yàn)椴牧霞訜釡囟扔幸欢ǚ秶?，另一方面，加熱時間長一點，對材料受熱均勻有好處，這一點對板厚度大于3mm以上的厚板，尤其是有輕微受潮的板材極為有效。

3.成型

將加熱軟化的板材經吹泡進行拉伸，再置于吸塑模具上，板料與模具間形成密封，通過模具上的真空孔抽真空，形成負壓，板材被貼合在模具表面。

吹泡：壓縮空氣經真空腔吹出，將受熱后的板材象吹氣球一樣，將材料均勻拉伸，吹泡高度一般為模具高度的2/3。

輔助成型：有的制品形狀復雜，所以需配置輔助壓料框，對板材進行預成型。

真空度：通常真空度控制在1MPa以上，為在很短時間內將模內空氣抽掉，需配置較大容積的真空罐。

真空孔：一般直徑為5～1.2mm，真空孔大小和數量與板材厚度有關，板厚在1.5mm以下時選直徑0.5～0.8mm，板厚在3mm以上選直徑1.2mm。孔徑太大，吸塑后有真空孔痕跡，影響外觀。真空孔數量越多，成型越容易。

抽真空時間視制件大小和板厚度而定，厚度為5mm時可控制時間為10s，厚度不小于3mm時，時間要25s左右，時間長，材料定型好。在生產時，抽真空可與冷卻同時進行。

模具溫度：通過模具溫度控制機來控制，寬深比較小的部件如冰箱門膽，模具溫度可控制在40～ 50℃ ；寬深比較大的部件如冷柜內箱，溫度在80～ 90℃ ，特別是方形部件，如果四角處發皺，說明材料接觸模具后冷卻過快，須提高模具溫度，但最高不得超過95℃ 。

以上內容是對真空反吸成型比較完整的介紹，作為真空反吸成型的核心關鍵詞-“真空”又是如何實現的呢？

在這里需要搭配真空泵來實現真空，上?？蔡卣婵湛萍加邢薰咎峁┑恼婵毡每梢詽M足不同型號/不同大小的真空吸塑機的需求,常見的真空泵有：

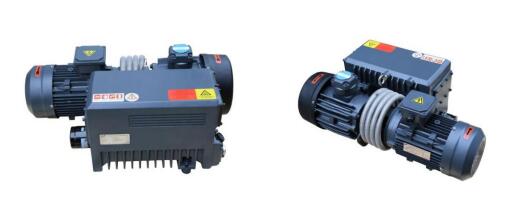

SV旋片真空泵,極限真空度50-200Pa,氣量8m3/h-300m3/h：

旋片泵型號的選擇也是基于真空吸塑機的大小來配備的，坎特真空在真空吸塑行業有豐富的經驗，有任何相關問題歡迎隨時溝通。
