GDQ系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。
基本尺寸：
| 適用性(Pa) |
105～1.3×10-4 |
| 閥門泄漏率(Pa.L/S) |
≤1.3×10-6 |
| 合適溫度（℃） |
-25～+80(Seal Material: chemigum)
-30～+150(Seal Material: viton) |
| 空氣壓力(MPa) |
0.4～0.8 |
| 安裝位置 |
DN＜300 for any,DN≥300 for vertical |
| 電源電壓 |
標準技術：AC220V/50Hz
特別的 AC110V；DC24V；DC12V |
| 信號反饋 |
標準技術：沒有型號反饋
特別是對于磁開關DC/AC5～240V |
(圖片)(KF)總尺寸：
| 型號 |
直徑(DN) |
ΦD |
ΦB |
H |
A |
法蘭標準 |
| GDQ-J10/KF |
10 |
30 |
12.2 |
180 |
30 |
GB4982
|
| GDQ-J16/KF |
16 |
30 |
17.2 |
180 |
40 |
| GDQ-J25/KF |
25 |
40 |
26.2 |
200 |
50 |
| GDQ-J40/KF |
40 |
55 |
41.2 |
210 |
65 |
| GDQ-J50/KF |
50 |
75 |
52.2 |
276 |
70 |
/ |

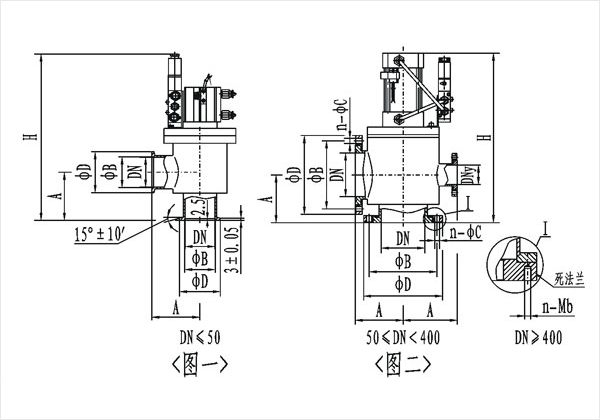

(圖片2)活套法蘭連接和大小：
| 型號 |
直徑(DN) |
ΦD |
ΦB |
H |
A |
n-ΦC |
DNy |
n-Mb |
法蘭標準 |
| GDQ-J50 |
50 |
110 |
90 |
276 |
70 |
4-Φ9 |
/ |
/ |
GB/T6070 |
| GDQ-J63 |
63 |
130 |
110 |
283 |
88 |
| GDQ-J80 |
80 |
145 |
125 |
314 |
88 |
8-Φ9 |
| GDQ-J100 |
100 |
165 |
145 |
338 |
108 |
| GDQ-J125 |
125 |
200 |
175 |
424 |
128 |
8-Φ11 |
| GDQ-J(S)150 |
150 |
220 |
195 |
482 |
138 |
DN40(GB4982) |
JB919 |
| GDQ-J(S)160 |
160 |
225 |
200 |
482 |
138 |
GB/T6070 |
| GDQ-J(S)200 |
200 |
285 |
260 |
620 |
200 |
12-Φ11 |
DN50(GB/T6070) |
| GDQ-J(S)250 |
250 |
335 |
310 |
655 |
208 |
DN63(GB/T6070) |
| GDQ-J(S)300 |
300 |
380 |
350 |
783 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 |
| GDQ-J(S)320 |
320 |
425 |
395 |
789 |
250 |
12-Φ14 |
GB/T6070 |
| GDQ-J(S)400 |
400 |
510 |
480 |
1210 |
330 |
16-Φ14 |
DN100(GB/T6070) |
16-M12 |
| GDQ-J(S)400 |
400 |
500 |
465 |
1210 |
330 |
8-M16 |
JB919 |
| GDQ-J(S)500 |
500 |
610 |
580 |
1270 |
360 |
DN125(GB/T6070) |
16-M10 |
GB/T6070 |
| GDQ-J(S)600 |
600 |
710 |
670 |
1562 |
450 |
12-Φ21 |
DN160(GB/T6070) |
12-M18 |
JB919 |
| GDQ-J(S)630 |
630 |
750 |
720 |
1562 |
450 |
20-Φ14 |
20-M10 |
GB/T6070 |
