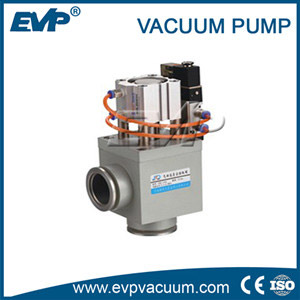

GDQ-J（b）-A系列高真空減震閥（角閥）

產品描述: GDQ-J（b）-A系列高真空減震閥（角閥）本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。閥門適用介質為空氣及非腐蝕性氣體。?

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

GDQ-J(b)-A型系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。閥門適用介質為空氣及非腐蝕性氣體。

基本尺寸

應用范圍(Pa)	2×105～1.3×10-6
閥泄漏率(Pa.L/S)	≤1.3×10-7
適合溫度（℃）	-25～+40
空氣壓力（MPa）	0.4～0.6
法蘭標準	GB4982
安裝位置	任意
數值	標準技術：AC220V / 50Hz 特別適用于AC110V; DC24V; DC12V
信號反饋	標準技術：無信號反饋特別適用于微動開關DC / AC5?240V

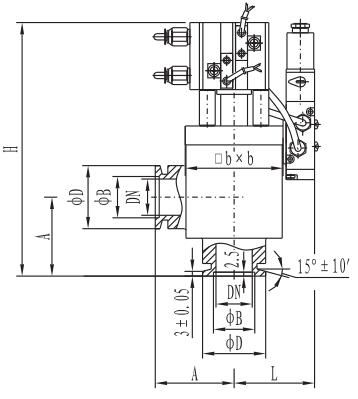

外形尺寸

型號	直徑(DN)	ΦD	ΦB	H	A	L	bxb
GDQ-J10(b)A	10	30	12.2	139	40	40	40×40
GDQ-J16(b)A	16	30	17.2	139	40	40	40×40
GDQ-J25(b)A	25	40	26.2	161	50	51	62×62
GDQ-J40(b)A	40	55	41.2	191	65	60	80×80
