GD-J 系列高真空減震閥首頁 >>真空閥>>

GD-J 系列高真空減震閥

GD-J 系列高真空減震閥

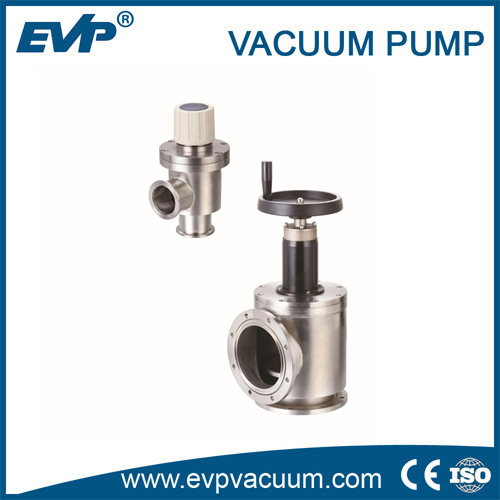

產品描述: GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣或非腐蝕性氣體。高真空擋板閥按軸封結構可分為GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣或非腐蝕性氣體。高真空擋板閥按軸封結構可分為GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。

基本尺寸

適合范圍(Pa)	2×105～1.3×10-4
閥門泄漏率(Pa.L/S)	≤1.3×10-6
中溫（℃）	-25～+80(密封材料:丁腈橡膠) -30～+150(密封材料:氟橡膠)
安裝位置	任意

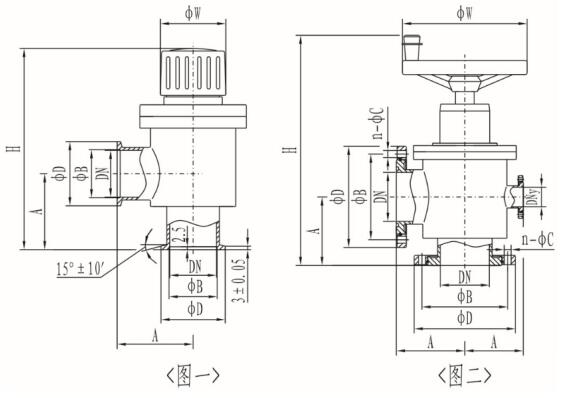

(KF) 外形尺寸

型號	直徑(DN)	ΦD	ΦB	H	A	ΦW	法蘭標準
GD-J10/KF	10	30	12.2	122	30	36	GB4982
GD-J16/KF	16	30	17.2	132	40	36
GD-J25/KF	25	40	26.2	158	50	50
GD-J40/KF	40	55	41.2	180	65	56
GD-J50/KF	50	75	52.2	278	70	100	/

法蘭連接和大小

型號	直徑(DN)	ΦD	ΦB	H	A	ΦW	n-ΦC	DNy	法蘭標準
GD-J50	50	110	90	278	70	100	4-Φ9	/	GB/T6070
GD-J63	63	130	110	390	88	160	4-Φ9
GD-J80	80	145	125	432	88		8-Φ9
GD-J100	100	165	145	460	108		8-Φ9
GD-J(S)150	150	220	195	636	138	200	8-Φ11	DN40(GB4982)	JB919
GD-J(S)160	160	225	200	636	138		8-Φ11	DN40(GB4982)	GB/T6070
GD-J(S)200	200	285	260	788	200		12-Φ11	DN50(GB/T6070)
GD-J(S)250	250	335	310	820	208	250	12-Φ11	DN63(GB/T6070)
GD-J(S)300	300	380	350	980	250	250	8-Φ14	DN80(GB/T6070)	JB919
