GDC-J 系列電磁高真空減震閥

產品描述: GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。適用的工作介質為空氣、非腐蝕性及不含顆?；覊m的氣體。

基本尺寸

適合范圍(Pa)	105～6.7×10-4
閥泄漏率(Pa.L/S)	≤6.7×10-4
適合溫度（℃）	-25～+40
線圈溫升（℃）	≤65
開和關的時間（S）	3～5
電源電壓（V/Hz）	220±10%/50
安裝模式	垂直

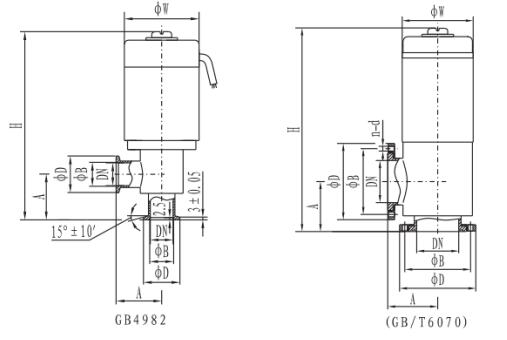

外形尺寸

型號	直徑(DN)	ΦW	ΦD	ΦB	H	A	法蘭標準
GDC-J16A/KF	16	68	30	17.2	186	40	GB4982
GDC-J25A/KF	25	82	40	26.2	193	50
GDC-J40/KF	40	110	55	41.2	270	65
GDC-J50A/KF	50	125	75	52.2	307	70	/

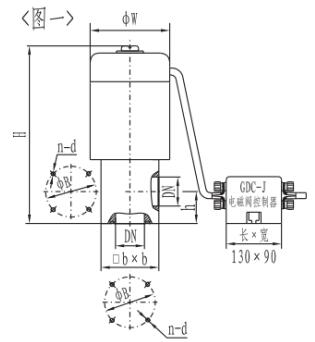

外形尺寸

型號	直徑(DN)	ΦW	ΦB	H	h	bxb	n-b	法蘭標準
GDC-J16A	16	68	42	165	28	48×48	4-M5	JB919
GDC-J25A	25	82	55	190	35	58×58	4-M6
GDC-J32	32	92	64	217	40	68×68	4-M6
GDC-J40	40	110	70	240	44	80×80	4-M6
GDC-J50A	50	125	90	285	56	95×95	4-M8
GDC-J65	65	135	105	315	65	115×115	4-M8
GDC-J80	80	165	125	358	75	140×140	4-M8
