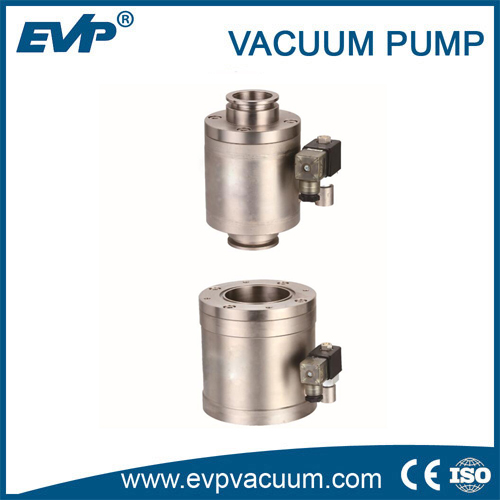

DYC-Q系列低真空電磁壓力閥

產品描述: DYC-Q真空閥是真空系統中必備的控制元件，它裝于油封機械泵的進氣口處，當泵因工作需要突然停電、停止運轉時，該泵利用大氣壓力使閥芯自動落下，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

DYC-Q真空閥是真空系統中必備的控制元件，它裝于油封機械泵的進氣口處，當泵因工作需要突然停電、停止運轉時，該泵利用大氣壓力使閥芯自動落下，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。

主要技術性能:

范圍(Pa)	105～102
閥門泄漏率(Pa.L/S)	＜6.5×10-2
中溫 (℃)	-25～+40
打開和關閉閥門的時間 (S)	≤3
額定電壓 (V/Hz)	220/50
安裝	垂直

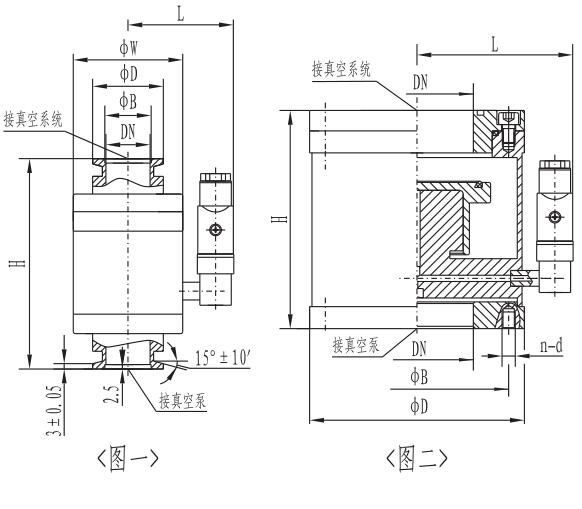

（KF)外形尺寸和連接尺寸 (GB4982)

型號	直徑(DN)	ΦW	ΦD	ΦB	H	L	法蘭標準
DYC-Q16/KF	16	60	30	17.2	115	63	GB4982
DYC-Q25/KF	25	70	40	26.2	130	67
DYC-Q40/KF	40	100	55	41.2	160	81
DYC-Q50/KF	50	110	75	52.2	195	85	/

連接和外形尺寸 (GB/T6070)

型號	直徑 (DN)	ΦD	ΦB	H	L	n-d	法蘭標準
DYC-Q16	16	60	45	75	63	4-M6	GB/T6070
DYC-Q20	20	65	50	80	67
DYC-Q25	25	70	55	90	67
DYC-Q32	32	90	70	100	75	4-M8
DYC-Q40	40	100	80	110	81
DYC-Q50	50	110	90	123	85
DYC-Q65	65	125	105	147	95
DYC-Q80	80	145	125	147	102
DYC-Q100	100	165	145	140	112	8-M8
DYC-Q125	125	200	175	185	121	8-M10
DYC-Q160	160	225	200	210	138	8-M10
DYC-Q200	200	285	260	240	170	12-M10
DYC-Q250	250	335	310	285	195	12-M10
DYC-Q320	320	425	395	310	241	12-M12
