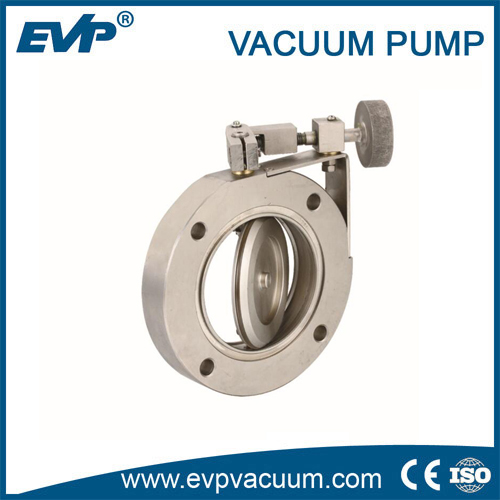

GI-C系列高真空蝶閥

產品描述: GI-C型系列高真空蝶閥是用來調節真空系統中的氣流量。調節角度范圍0~90°。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介紹
參數
應用
視頻

GI-C型系列高真空蝶閥是用來調節真空系統中的氣流量。調節角度范圍0~90°。適用的工作介質為空氣和非腐蝕性氣體。主要技術性能適用范圍(Pa) 105～1.3×10-5?閥門漏率(Pa.L/S)?適用的工作介質為空氣和非腐蝕性氣體。

主要技術性能:

范圍 (Pa)	105～1.3×10-5
閥門泄漏率(Pa.L/S)	≤1.3×10-6
適合溫度（℃）	-25～+80(密封材料 NBR) -30～+150(密封材料 FPM)
法蘭標準	JB919
安裝位置	隨機

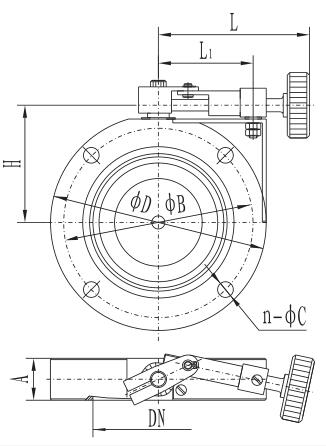

連接和尺寸：

型號	直徑(DN)	ΦD	ΦB	H	A	L	L1	n-ΦC
GI-32	32	78	64	51	22	62	29	4-Φ7
GI-40	40	85	70	55		65	32	4-Φ7
GI-50	50	110	90	69		71	45	4-Φ9
GI-63	63	130	110	72	26	87	55
GI-80	80	145	125	80	30	85	63
GI-100	100	170	145	93	30	110	75	4-Φ12
GI-150	150	220	195	122	35	155	98	8-Φ12
GI-200	200	275	250	156	40	159	117
GI-250	250	330	300	259	45	167	132
GI-300	300	380	350	284	55	197	162	8-Φ14
